Kjemikalier med høy bekymring : Ingen
Modellnummer : 1644
Type : Modul
Opprinnelse : Kina
Tilstand : Ny

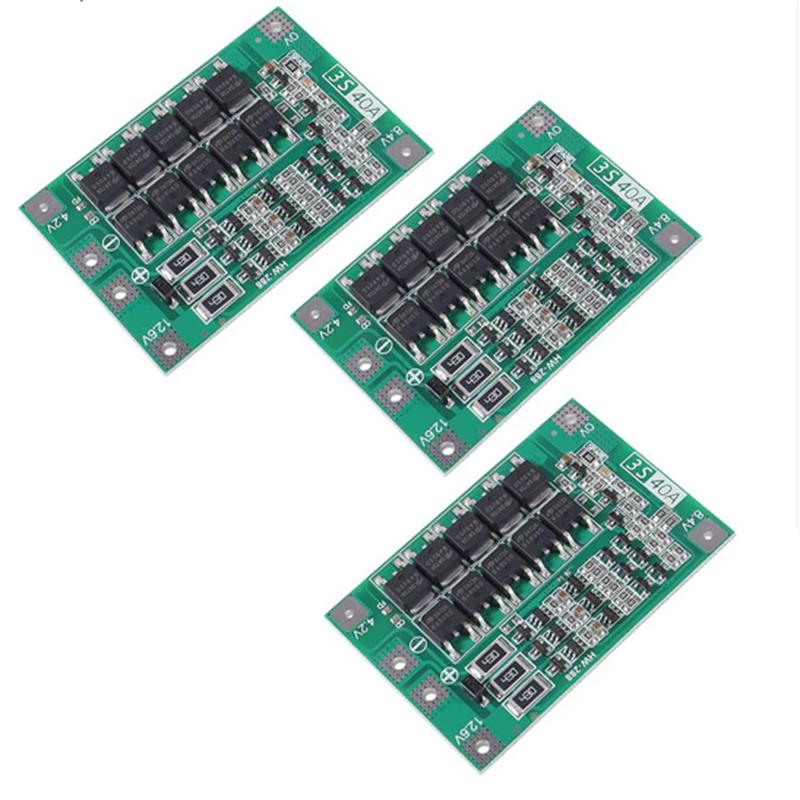

3 strenger 12,6V 40A litiumbatteri beskyttelseskort
Ladespenning: DC 12.6V~13.6V
Kontinuerlig utladningsstrøm: 40A maksimum (hvis varmeavledningsmiljøet ikke er bra, vennligst reduser belastningsstrømmen)
Kontinuerlig ladestrøm: opptil 20A

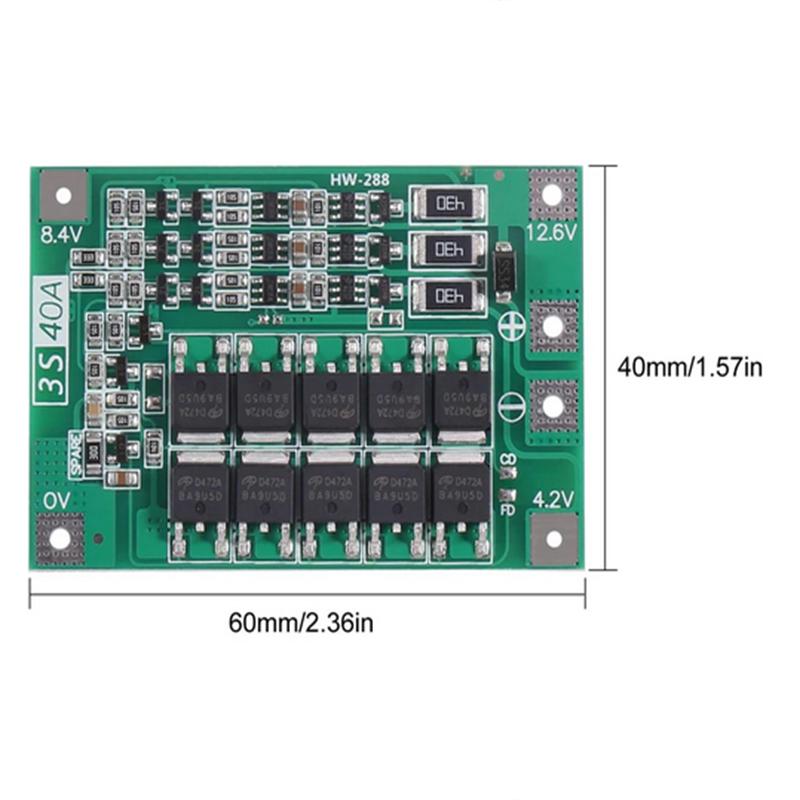

Forbedre versjonsstørrelse: 41x55x4mm
Gjeldende valg: gjelder for den nominelle spenningen på 3,7V, fulladet 4,2V litiumbatteri (inkludert 18650, 26650, polymer litiumbatteri), kan bores under 170W
Merknad 1: Vellykket start av drillen krever 3 10C-20C kraftbatterier, eller 6 5C-10C kraftbatterier (anbefalt strømbatteri
modeller: sony vtc4, vtc4A, vtc5A, vtc6) OV- og 12,6V-kabel, bruk kobberleder på 3 kvadratmillimeter eller mer (nikkelplater kan ikke brukes)
Notat 2: Koble strengt 0V, 4.2V, 8.4V, 12.6V i henhold til diagrammet. Ikke berør noen komponenter på kortet under lodding av ledningen. Ikke
med vilje kortslutte.
Merknad 3: Når batteriet loddes for første gang eller når lading pågår, så lenge enkeltbatteriet overstiger 4,2V, vil
"""430"-motstanden vil varme seg opp og lades ut" (utladning til ca 4,19V for å stoppe oppvarmingen). Hvis "430"-motstanden er ekstremt varm, sjekk om feil
linjen er tilkoblet.
Maskinvareforberedelse
Forbered 3S 12.6V 40A litiumbatteribeskyttelsesmodul, batteri, strømforsyning, høyeffekts lastmotstand

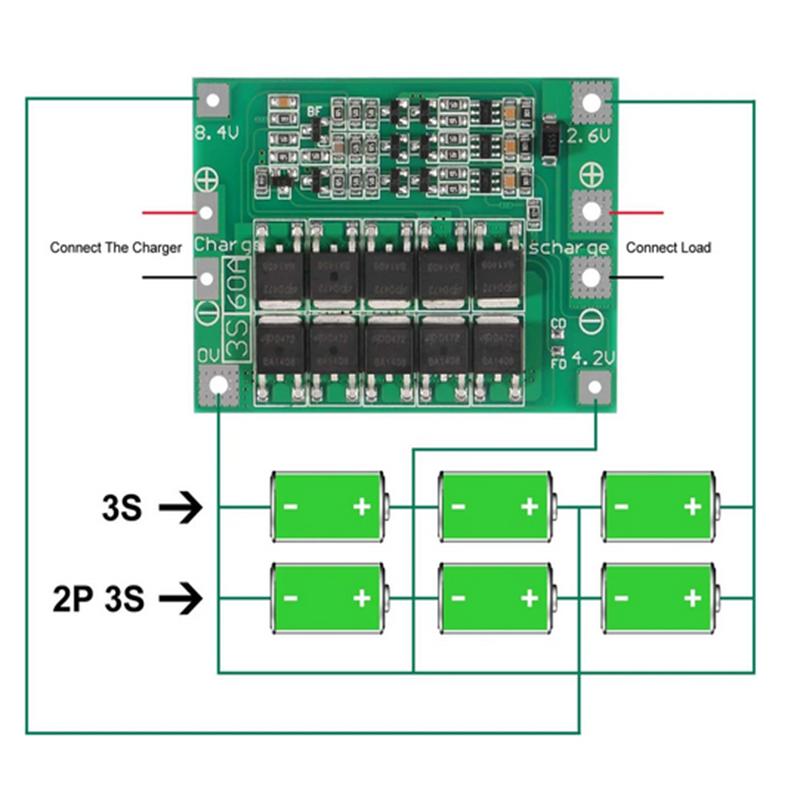

Figuren nedenfor viser modulutladningsdiagrammet. Batteriet er 3 strenger. Det tilkoblede batteriet må oppfylle 40A utlading
nåværende. Det kan realiseres ved å parallellkoble batteriet eller kjøpe et batteri med stor utladningsstrøm.. For eksempel, hvis batteriet er
2000mAH og utladningsmultiplen er 10C, da trengs bare 3 strenger med 2, og utladningsstrømmen er 40A.
Figuren nedenfor viser ladeforløpet for batteriet. Ladespenningen er DC12.6V~13.6V. Ladestrømmen avhenger av batteriet
koblet til, og maksimum er ikke mer enn 20A.
Linjeoppsettet er kompakt og regelmessig, med god elektrisk isolasjon og mekanisk stabilitet, og kan opprettholde stabil ytelse under forskjellige temperatur- og fuktighetsmiljøer for å sikre nøyaktighet og pålitelighet.
I kretsdesign er nøye planlagte linjer som presisjonstransportnettverk, og linjer med ulik bredd og avstand utfører henholdsvis forskjellige strøm- og signaloverføringsoppgaver.. De viktigste signallinjene er impedansmatching-prosessering, noe som reduserer signalrefleksjon og -demping betraktelig og sikrer stabil overføring av høyfrekvente signaler.
Alle slags elektroniske komponenter er loddet på kretskortet, og loddefugene er fulle, runde, faste og pålitelige.. Kjernekomponenter som brikker er perfekt koblet til kretskortet gjennom fine pakkeprosesser for å oppnå høyhastighets databehandling og interaksjon.
Dette kretskortet har et bredt spekter av responser på mange felt. Enten det er innen industriell kontroll som krever ekstremt høy stabilitet, eller forbrukerelektronikk som søker ekstrem ytelse, kan det gi solide garantier for stabil drift av utstyret med sitt utmerkede design og pålitelige ytelse, og hjelpe ulike elektroniske enheter med å spille en viktig rolle.
